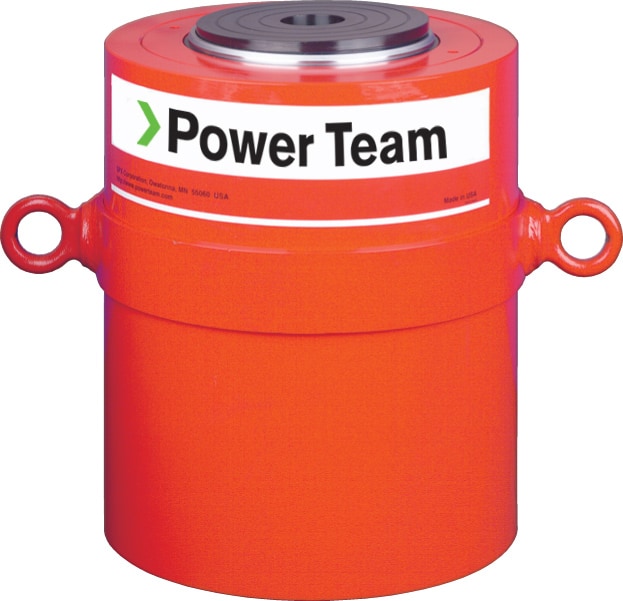

R-sylinterit
Yksitoimiset SPX FLOW Power Teamin R-sarjan hydraulisylinterit tarjoavat kustannustehokkaan vaihtoehdon kunnossapito- ja teollisuuskohteiden nostotöihin, joissa pienimmät sylinterimallit eivät mahdollista riittävää nostotehoa. Matala profiili ja kompakti suunnittelu tekevät R-sarjan sylintereistä loistavan ratkaisun ahtaisiin, mutta suurta nostovoimaa vaativiin kohteisiin.
Selkeä nostorajamerkki ja sylinterin runkoon porattu ylivuotoreikä estävät männän nostamisen liian korkealle. Sylinterimallit voidaan varustaa viisi astetta kallistuvalla nostosatulalla, joka helpottaa sylinterien käyttöä myös epätasaisia nostopintoja sisältävissä käyttökohteissa. Kustannustehokkaita R-sarjan sylintereitä on saatavana myös kaksitoimisina malleina.
Miksi valita SPX FLOW Power Teamin R-sarjan hydraulisylinteri?
- yksitoiminen, ei-jousipalautteinen
- nostoteho 55-565 tonnia
- kulutukselle alttiit kohdat käsitelty kromilla, sinkillä tai Power Tech -pinnoitemateriaalilla
- pinnat maalattu kuumaepoksimenetelmällä
- täyttää ANSI B30.1 -standardin vaatimukset
Asiantuntijamme auttavat sinua löytämään juuri oikeanlaisen hydraulisylinterin kohteeseesi – joko kokonaan omaksesi tai vuokralle. Monipuoliset asennus- ja tunkkauspalvelumme ovat apunasi, kun tarvitset ammattilaisen tukea ja konsultointia haastavissa nostotöissä ja -projekteissa. Muistathan myös korkealaatuiset hydraulisylinterien koeponnistus- ja huoltopalvelumme.
| Order number | Cylinder capacity (tons) | Stroke (mm) | Oil capacity (cu. cm) | Bore diameter (mm) | Cylinder effective area (sq. cm) | Metric tons at 700 bar | Weight kg |
| R552C | 55 | 50,8 | 362 | 95,3 | 71,2 | 50,1 | 12,3 |
| R556C | 55 | 152,4 | 1.087 | 95,3 | 71,2 | 50,1 | 22,7 |
| R5510C | 55 | 254 | 1.811 | 95,3 | 71,2 | 50,1 | 32,7 |
| R1002C | 100 | 50,8 | 677 | 130,2 | 133,1 | 93,6 | 23,6 |
| R1006C | 100 | 152,4 | 2.030 | 130,2 | 133,1 | 93,6 | 40,4 |
| R1502C | 150 | 50,8 | 1.007 | 158,8 | 197,9 | 139,1 | 41,8 |
| R1506C | 150 | 152,4 | 3.019 | 158,8 | 197,9 | 139,1 | 68,6 |
| R15010C | 150 | 254 | 5.032 | 158,8 | 197,9 | 139,1 | 95,3 |
| R2002C | 200 | 50,8 | 1.355 | 184,2 | 266,3 | 187,2 | 65,8 |
| R2006C | 200 | 152,4 | 4.062 | 184,2 | 266,3 | 187,2 | 100,3 |
| R2802C | 280 | 50,8 | 1.861 | 215,9 | 365,9 | 257,5 | 91,6 |
| R2806C | 280 | 152,4 | 5.583 | 215,9 | 365,9 | 257,5 | 136,7 |
| R3552C | 355 | 50,8 | 2.326 | 241,3 | 457,2 | 321,4 | 137,1 |
| R3556C | 355 | 152,4 | 6.975 | 241,3 | 457,2 | 321,4 | 197 |
| R35510C | 355 | 254 | 11.624 | 241,3 | 457,2 | 321,4 | 256,5 |
| R4302C | 430 | 50,8 | 2.841 | 266,7 | 558,5 | 392,7 | 199,8 |
| R4306C | 430 | 152,4 | 8.520 | 266,7 | 558,5 | 392,7 | 276,5 |
| R5652C | 565 | 50,8 | 3.710 | 304,8 | 729,5 | 512,9 | 289,7 |
| R5656C | 565 | 152,4 | 11.129 | 304,8 | 729,5 | 512,9 | 389,5 |
| R56510C | 565 | 254 | 18.548 | 304,8 | 729,5 | 512,9 | 489,4 |
| A | B | C | F | H | K | |
| Order number | Retracted height (mm) | Extended height (mm) | Outside diameter (mm) | Base to port (mm) | Piston rod diameter (mm) | Piston rod protrusion (mm) |
| R552C | 125,4 | 176,2 | 127 | 25,4 | 96,3 | 3,2 |
| R556C | 227 | 379,4 | 127 | 25,4 | 96,3 | 3,2 |
| R5510C | 328,6 | 582,6 | 127 | 25,4 | 96,3 | 3,2 |
| R1002C | 139,7 | 190,5 | 165,1 | 25,4 | 130,2 | 3,2 |
| R1006C | 241,3 | 393,7 | 165,1 | 25,4 | 130,2 | 3,2 |
| R1502C | 161,9 | 212,7 | 204,8 | 31,8 | 158,8 | 3,2 |
| R1506C | 263,5 | 415,9 | 204,8 | 31,8 | 158,8 | 3,2 |
| R15010C | 365,1 | 619,1 | 204,8 | 31,8 | 158,8 | 3,2 |
| R2002C | 190,5 | 241,3 | 235 | 41,3 | 184,2 | 3,2 |
| R2006C | 292,1 | 444,5 | 235 | 41,3 | 184,2 | 3,2 |
| R2802C | 190,5 | 241,3 | 260,4 | 41,3 | 215,9 | 3,2 |
| R2806C | 292,1 | 444,5 | 276,2 | 41,3 | 215,9 | 3,2 |
| R3552C | 231,8 | 282,6 | 298,5 | 54 | 241,3 | 3,2 |
| R3556C | 333,4 | 485,8 | 298,5 | 54 | 241,3 | 3,2 |
| R35510C | 435 | 689 | 298,5 | 54 | 241,3 | 3,2 |
| R4302C | 263,5 | 314,3 | 330,2 | 63,5 | 266,7 | 3,2 |
| R4306C | 365,1 | 517,5 | 330,2 | 63,5 | 266,7 | 3,2 |
| R5652C | 292,1 | 342,9 | 377,8 | 69,9 | 3,2 | 3,2 |
| R5656C | 393,7 | 546,1 | 377,8 | 69,9 | 3,2 | 3,2 |
| R56510C | 495,3 | 749,3 | 377,8 | 69,9 | 3,2 | 3,2 |
